(Image Geometry) Epipolar Geometry

동일한 장면(scene)을 서로 다른 두 지점에서 촬영한 영상의 기하학적 관계, epipolar 기하학 정리

Epipolar Geometry

• Epipolar geometry는 동일한 사물 또는 장면에 대한 영상을 서로 다른 두 지점에서 획득했을 때, 영상 A와 영상 B의 매칭쌍들 사이의 기하학적 관계를 다루는 것.

Epipolar 기본 개념

epipole & epiline

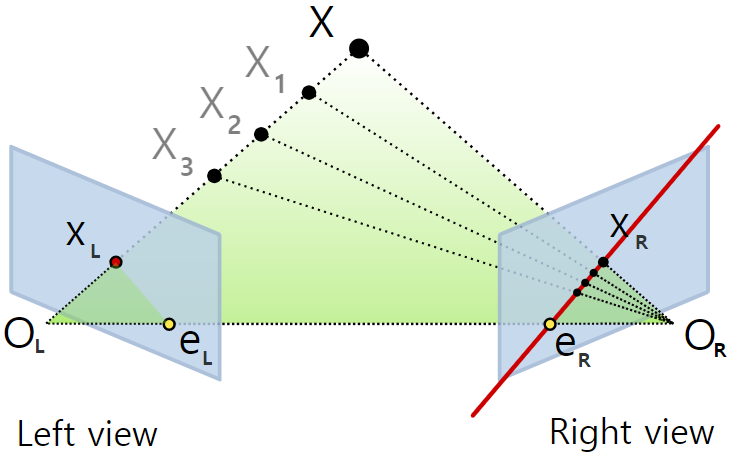

• 3차원 공간상의 한 점 $P$가 영상 $A$에서는 $p$로 투영되고, 영상 $B$에서는 $p^{\prime }$에 투영될 때, 두 카메라 원점을 잇는 선과 이미지평면이 만나는 점 $e,e^{\prime }$ 을 epipole이라 부른다.
• $e,e^{\prime }$ 과 각 이미지평면의 각 투영점 $p,p^{\prime }$을 잇는 직선 $l,l^{\prime }$을 epipolar line (또는 epiline) 이라 한다.
• 또, 3차원 공간의 점 $P$와 각 카메라의 광학 중심 $O,O^{\prime }$에서 세 점 $P,O,O^{\prime }$은 항상 하나의 평면 위에 존재하며 이 평면을 epipolar plane 이라 한다.

epipolar 성질

• 실제 좌표 $P$는 이미지 $A$에 $p$로 투영되면서 깊이(Depth)정보를 손실하게되며, 이미지 $B$ 에서 투영된 $p^{\prime }$는 반드시 epipolar line 위에 존재한다.
• 모든 epiline은 epipole을 통과한다.
• $A$의 영상좌표 $p$로부터 대응되는 $B$의 영상좌표 $p^{\prime }$을 유일하게 결정할 수는 없지만 $p^{\prime }$이 지나는 직선인 epipolar line $l^{\prime }$은 유일하게 결정할수 있다.
• epipole 과 epiline을 구하기 위해서는 Fundamental Matrix와 Essential Matrix가 필요하다.

---

Essential Matrix

• Essential Matrix와 Fundamental Matrix는 두 카메라 사이의 기하학적 관계(Epipolar Geometry) 를 표현하는 행렬이다.
• 임의의 두 지점에서 찍은 영상의 매칭점들은 항상 관계지을 수 있으며, 이 때 관계식을 Epipolar Constraint(또는 essential constraint)라 하고, 이 3x3 행렬 $E$ 를 Essential Matrix라 부른다.
• Essential Matrix는 camera intrinsic parameter 이 고려되지 않는 경우(= intrinsic parameter가 단위행렬)를 가정하므로, 정규 좌표계에서의 표현 방법이다.
• Essential Matrix를 사용하기 위해서는 먼저 카메라의 내부 파라미터를 알고 있어야 픽셀 좌표를 정규화된 좌표로 변환할 수 있다.

Epipolar Constraint 정의 및 유도

• Epipolar 제약식의 정의는 다음과 같다.

$${p^{\prime }}^{T}Ep=0$$ $$[u^{\prime }{v}^{\prime }1]E\left[\begin{array}{c}u\\ v\\ 1\end{array}\right]=0$$

• $E$ 는 3x3의 Essential Matrix
• $p^{\prime },p$ : 정규화된 좌표 ( $p=K^{-1}{P}_{img}$ ) = 단위벡터 = 방향벡터

좌표 변환과 카메라 모델

• 3차원 공간의 한 점이 첫 번째 카메라 좌표계에서 $P=(X,Y,Z)$라고 할 때, 두 번째 카메라 좌표계에서는 회전 $R$과 이동 $t$에 의해 다음과 같이 변환 된다.

$$P=(X,Y,Z),P^{\prime }=(X^{\prime },Y^{\prime },Z^{\prime })$$ $$P^{\prime }=RP+t$$

외적을 이용한 공면성(Coplanarity) 조건

• 공면성(Coplanarity)이란 세 개 이상의 점(또는 벡터)이 하나의 평면 위에 존재하는 성질을 말한다.
• 변환 식에서 3개의 벡터 $t,RP,P^{\prime }$은 모두 같은 평면(epipolar plane) 안에 존재하며 스칼라 삼중곱이 0이라면 세 벡터가 같은 평면 위에 있다는 것을 의미한다.

$$a\cdot (b\times c)=0$$

• 즉, 두 벡터의 외적 $(b\times c)$ 벡터와 $a$ 벡터는 직교하므로 내적하면 0이 된다.
• 이 것을 이용해 좌표 변환 벡터를 나타내면 다음과 같다.

$$P^{\prime }\cdot (t\times RP)=0$$ $${P^{\prime }}^T(t\times RP)=0$$

• $t$를 외적 행렬로 바꿔서 표현하면 다음과 같다.

$${P^{\prime }}^T[t{]}_{\times }RP=0$$

• 여기서, $P^{\prime }$과 $P$ 사이의 관계를 정의하는 행렬 $[t{]}_{\times }R$을 Essential Matrix라 한다.

$$[t{]}_{\times }R=E$$ $${P^{\prime }}^{T}EP=0$$

Essential Matrix 증명

• 임의의 두 카메라 좌표축 사이의 관계를 회전, 평행이동에 의해 관계지을 수 있으므로, 3x3 회전행렬 $R$, 3x1 평행이동 벡터를 $t$ 라 했을 때, 외부 공간상의 한 점을 두 카메라 좌표계에서의 관계를 아래와 같이 표현함 ($P$는 A카메라 좌표계, $P^{\prime }$은 B카메라 좌표계)

$$P^{\prime }=RP+t$$

• 이 때, essential matrix E를 다음과 같이 정의하면

$$E=[t{]}_{\times }R$$

• 다음을 만족함

$$P^{\prime }EP=0$$ $$\begin{array}{rl}{P}^{\prime }EP& =P^{\prime T}[t]{}_{\times }RP\\ & =P^{\prime }\cdot (t_{\times }(P^{\prime }-t))\\ & =P^{\prime }\cdot (t_{\times }{P}^{\prime }-t_{\times }t)\\ & =0\end{array}$$

---

Fundamental Matrix

• Essential Matrix가 정규화된 이미지 평면에서의 매칭 쌍들 사이의 기하학적 관계를 설명하는 행렬이라면, Fundamental Matrix는 카메라의 내부 파라미터(Intrinsic Parameters)가 반영된 실제 픽셀 좌표계(Image Plane)에서 대응점 사이의 기하학적 관계를 표현하는 행렬이다.
• 즉, Fundamental Matrix는 Essential Matrix와 동일한 에피폴라 기하를 픽셀 좌표계에서 표현한 행렬이다.

Fundamental Matrix 유도

• 임의의 두 이미지 A, B에 대하여, 매칭되는 픽셀 좌표 $P_{img}$, $P_{img}^{\prime }$ 사이에는 항상 다음과 같은 관계를 만족하는 행렬 $F$가 존재하고, 이러한 행렬 $F$를 fundamental matrix라 부름

$${P_{img}^{\prime }}^{T}F{P}_{img}=0$$ $$[x^{\prime }{y}^{\prime }1]F\left[\begin{array}{c}x\\ y\\ 1\end{array}\right]=0$$

• $P_{img}^{\prime },P_{img}$는 각 이미지 좌표$(x,y)$의 동차 좌표(Homogeneous)
• 이 때, 이미지 A에 대한 카메라 내부 파라미터 행렬을 $K$, 이미지 B에 대한 카메라 행렬을 $K^{\prime }$ , 이미지 A, B 사이의 essential matrix를 $E$라 하면 funamental matrix $F$ 는 다음과 같이 정의한다.

$$E=K^{\prime }{}^{T}FK$$ $$F=(K^{\prime }{}^T{)}^{-1}E{K}^{-1}$$

• 즉, $F$는 $E$를 픽셀 좌표계에서 표현한 버전이라 볼 수 있고, 픽셀 좌표계에서 표현된 $F$를 각 카메라의 내부 파라미터를 이용해 정규 좌표계로 표현한 것이 $E$ 가 된다.
• 이 변환 관계를 이용하여 $E$를 통해 $F$를 유도할 수 있다.

Fundamental Matrix 를 이용한 epiline 계산

• Fundamental Matrix $F$는 두 이미지 A와 B 사이의 기하학적 관계를 나타내며, 이미지 A의 한 점 $P_{img}$에 대응하는 이미지 B의 epipolar line $l^{\prime }$을 계산하는 데 사용된다.

$$l^{\prime }=F{P}_{img}$$

• 점(Point)은 $P$는 동차 좌표로 다음과 같이 표현된다.

$$P=\left[\begin{array}{c}x\\ y\\ 1\end{array}\right]$$

• 직선(Line)은 $ax+bx+c=0$으로 표현되며, 동차좌표에서는 다음과 같이 표현된다.

$$l=\left[\begin{array}{c}a\\ b\\ c\end{array}\right]$$

• 그리고 점 $P$가 직선 $l$ 위에 있다는 조건은 다음과 같다.

$$l^{T}P=0$$ $$\left[\begin{array}{ccc}a& b& c\end{array}\right]\left[\begin{array}{c}x\\ y\\ 1\end{array}\right]=0$$

• Fundamental Matrix와 Essential Matrix의 식을 다시 보면,

$${P_{img}^{\prime }}^{T}F{P}_{img}=0$$ $$[x^{\prime }{y}^{\prime }1]F\left[\begin{array}{c}x\\ y\\ 1\end{array}\right]=0$$

• 여기서, $P_{img}$와 $F$의 곱을 $l^{\prime }$ 이라고 한다면 직선 방정식과 같은 형태로 표현 할 수 있다.

$$F{P}_{img}=l^{\prime }$$ $$P_{img}^{\prime }{l}^{\prime }=0$$

• 즉, 이미지 B위의 한 점 $P_{img}^{\prime }$는 직선(epipolar line) 위에 반드시 존재한다는 의미이다.

---

Essential Matrix와 Fundamental Matrix의 활용

Matrix	주요 용도	결과
Fundamental Matrix (F)	두 이미지의 대응 관계(Epipolar Geometry) 계산	Epipolar Line 생성
Essential Matrix (E)	두 카메라의 상대 자세(Relative Pose) 계산	Rotation R, Translation 방향 t 복원

Essential Matrix의 활용

• (Relative Pose 복원) Essential Matrix를 SVD 분해하여 Rotation과 Translation을 얻어 카메라의 움직임을 계산한다. Essential Matrix에서 얻은 R,t는 두 카메라 좌표계 사이의 상대 이동(relative pose) 이다.
• (SfM, SLAM) 카메라의 Pose 가 필요한 다양한 분야에서 사용된다.

Fundamental Matrix의 활용

• (Epipolar Line 생성) 이미지 $A$의 한 점에 $F$를 곱한 것은 이미지 $B$의 Epipolar Line이 된다. 대응점을 찾기 위해 Epipolar Line 위만 탐색하면 된다.
• (잘못된 Feature 제거) 예측된 두 대응점에 대해 Epipolar Constraint인 ${P_{img}^{\prime }}^{T}F{P}_{img}$가 0에 가깝지 않다면 잘못된 대응점이라 판단할 수 있다
• (Stereo Rectification) Stereo System에서 $F$를 이용한 Rectification을 통해 모든 Epipolar Line을 수평으로 보정한다.

---

OpenCV 관련 함수

• findFundamentalMat(): 두 이미지 사이의 fundamental matrix를 계산하여 반환. 입력으로는 8쌍 이상의 매칭 이미지 좌표쌍을 입력
• findEssentialMat(): 두 이미지 사이의 essential matrix를 계산하여 반환. 입력할 내용은 5쌍 이상의 매칭 이미지 좌표쌍과 카메라 파라미터(초점거리, 주점). 내부적으로 5-point 알고리즘을 사용. 이미지 좌표로는 normalized 좌표가 아닌 픽셀 좌표를 입력
• decomposeEssentialMat(): 입력 essential matrix로부터 회전변환 R, 평행이동 t를 추출해 줌. 가능한 4가지 조합의 [R|t]를 반환
• recoverPose(): 입력된 essential matrix와 두 이미지에서의 매칭쌍으로부터 두 이미지의 상대적인 [R|t] 관계를 추출해 줌. decomposeEssentialMat()이 [R|t]를 유일하게 결정하지 못하고 해를 여러개 반환하는 반면, recoverPose()는 부가적인 기하학적 조건 검사를 통해 [R|t]를 유일하게 결정하여 반환한다.

5. 프로젝트

• 프로젝트 결과 참고 : (Stereo) Stereo Vision System

---
